WTC801SPI是WINCOM萬代推出SPI 接口,8個按鍵+1個滾輪滑條電容式觸摸感應芯片,一推出就在LED調光混色遙控器上深得青睞.

型號區分:8鍵+1滾輪滑條

按鍵數量:3-8個按鍵，一個機械按鍵

滑條/滾輪數:1個編碼器(滑條/滾輪)

技術機理: 電容數字轉換技術.

按鍵反應模式: 單鍵發應模式.

按鍵感應盤大小:不小于3mmx3mm,不大于30mmx30mm,根據實際需要和面板厚度而定.

按鍵感應盤間距: 不小于間距2mm,根據實際需要而定,可用作密集鍵盤.

按鍵感應盤形狀: 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料:PCB銅箔,金屬片,平頂圓柱彈黃,導電橡膠,導電油墨,導電玻璃的ITO層等.

對PCB的要求:雙面PCB.

面板材質: 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等.

面板厚度: 0~5mm.

按鍵靈敏度調節方式: 改變基準電容CSEL的值可對按鍵的靈敏度進行調節.

有效觸摸反應時間:小于100ms.

防水性能: 對面板撒水,噴水按鍵不發生誤動,面板漫水,積水時觸摸按鍵無異常反應.

抗射頻干擾性能:能有效抑制 GSM 手機貼近面板撥打或接聽電話,大功率對講機靠近面板進行對講操作所產生的射頻干擾.

工作電壓范圍:2.4V-5.5V.

工作溫度范圍:一40C-+85℃.

數據傳輸接口: 按鍵輸出為 SPI 接口,滑條/滾輪輸出為 SPI 數據.

儲存溫度范國:-50C-+125℃.

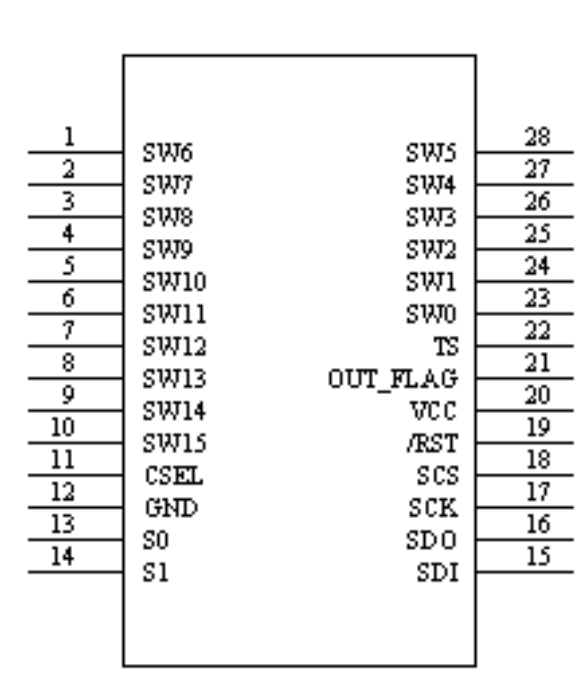

芯片封裝形式: SSOP28(150MIL).

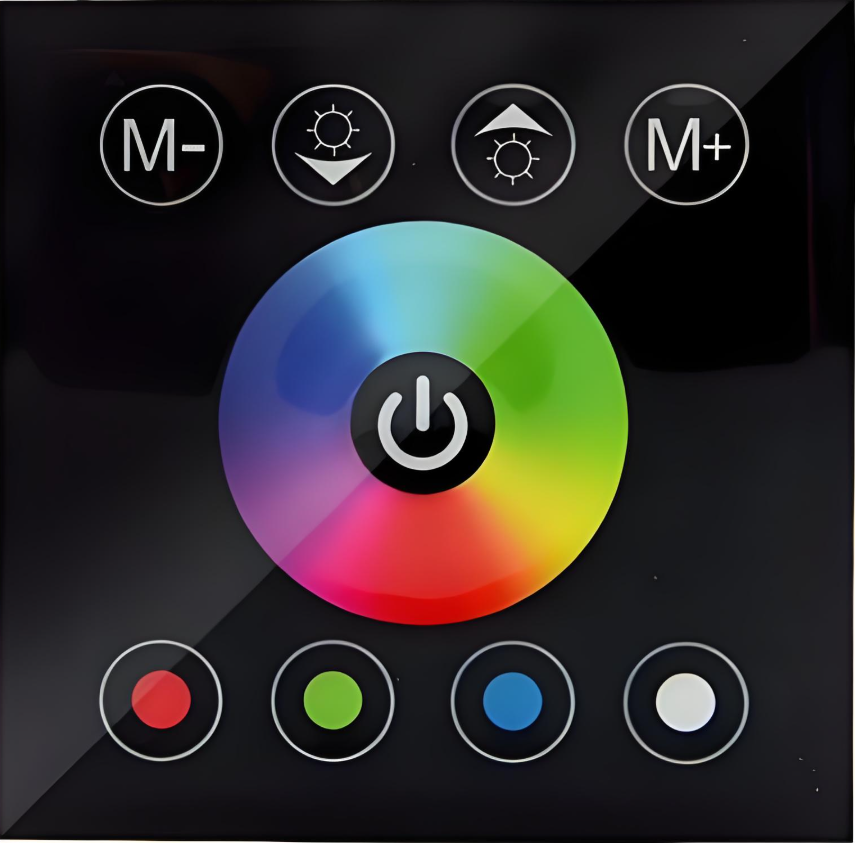

典型應用: 各種觸摸感應遙控器,例如 LED 調光混色遙控器等需要連續調節物理量的應用場合.
