WTC302D是WINCOM萬代推出的一款2通道LED燈具開關和調光的觸摸IC

WTC302D是WINCOM萬代推出的一款2通道用于LED燈具開關調控和調光的觸摸芯片,應用于室內外 LED 照明燈,LED 閱讀燈,攝影燈,自拍燈,LED 裝飾,燈帶,燈盤的開/關 控制,亮度調節,色溫調節(調節冷白和暖黃色的混合比)

WINCOM萬代WTC302D具有以下特點:

1.實現在絕緣面板(包括塑膠外殼、亞克力、玻璃等)的隔離保護下對燈具開關觸摸.

2.防水,防塵,無觸點,無磨損,使用壽命長.

3.產品對臺燈造型和按鍵的美化設計提供想象空間.

4.對兩路 LED 進行單個的開關控制和亮度調節.

5.根據需要自由調節燈光亮度,可調亮度范圍從 2%-100%,操作簡單方便.

6.應用電壓范圍寬,可在 3.3V~5.5V之間任意選擇.

7.調光順滑,無閃爍.

8.應用電路簡單,外圍器件少,加工方便,成本低.

9.抗電源干擾及 RF 干擾特性好.

10.EFT 可以達到士4KV 以上

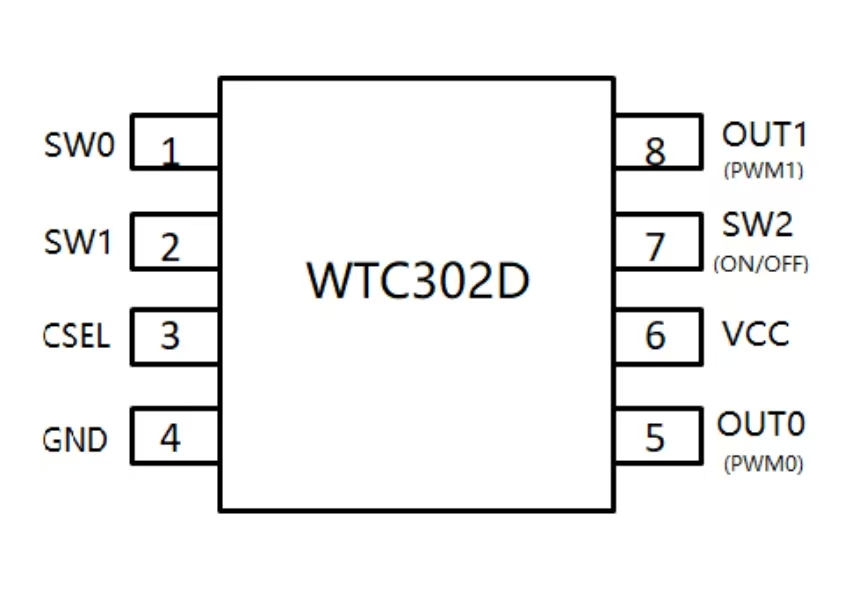

                                                   圖1，WTC302D引腳圖

WINCOM萬代WTC302D在兩路 PWM 輸出均關閉且無觸摸 8 秒后進入休眠模式,在 5V 供電時,休眠模式下靜態電流小于 13μA.IC 休眠后觸摸任意按鍵會被喚醒,IC被喚醒后進入全速工作模式,停止操作按鍵 8 秒后如果沒有檢測到觸摸,且兩路PWM輸出均關閉,則IC將再次進入休眠模式.在應用于非電池供電或?qū)臒o特別要求的產品時,也可根據客戶要求取消該休眠/喚醒功能.

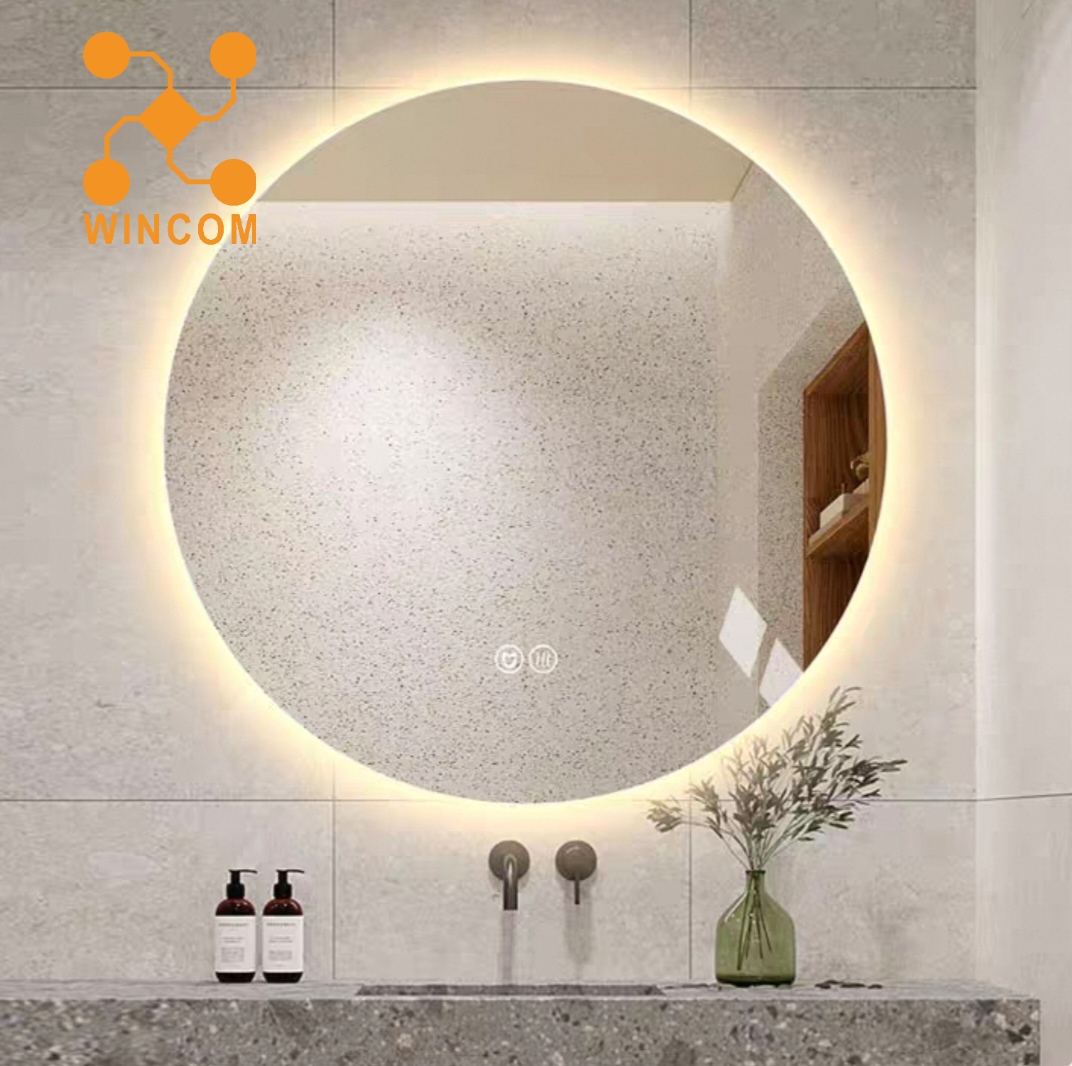

                                   圖2，小米SU7化妝鏡同款
