WTC9R363是WINCOM萬代推出的一款可以實現3-6觸摸按鍵和一個滾輪滑條的電容式觸摸芯片

WINCOM萬代的WTC系列電容式觸摸感應芯片是為滿足電器產品的觸摸感應控制的需求而設計的觸控芯片,芯片內部集成了WINCOM自有知識產權的多通道電容測量電路,自校準電路和RISC處理器,具有獨特的補償算法以及抗干擾設計.WTC 系列芯片能夠幫助電器設計工程師們高效地實現高穩定,高可靠的觸摸感應控制的設計,為電器廠商提升產品價值.WTC9R363是為替代機械式輕觸按鍵和機械旋鈕,實現防水防塵,密封隔離,堅固美觀的操作界面而設計的一款觸摸感應 IC.一顆WTC9R363可以實現3-6個觸摸按鍵1個滑條/滾輪,WTC9R363沿襲了WTC系列產品的一貫的性能優勢,并且在以下方面做了更新設計：

穩定性更強:更加優化電容測量電路和抗干擾運算,使 WTC9R363在抗電源波動,抗強電磁干擾,抗冷熱沖擊等影響表現更強.防水性能得到進一步提升,時間在惡劣環境下工作表現更加穩定.

應用更簡單:通過優化設計簡化了周邊,接上工作電源就能工作,周邊元件很少,工程師無需研究觸摸感應的工作原理,無需對觸摸感應本身進行復雜的軟硬件處理,只需讓主控MCU從WTC9R363的輸出端讀取按鍵信息即可,為工程師節約大量的時間和精力,以便更專注于項目其他關鍵技術的設計和開發.

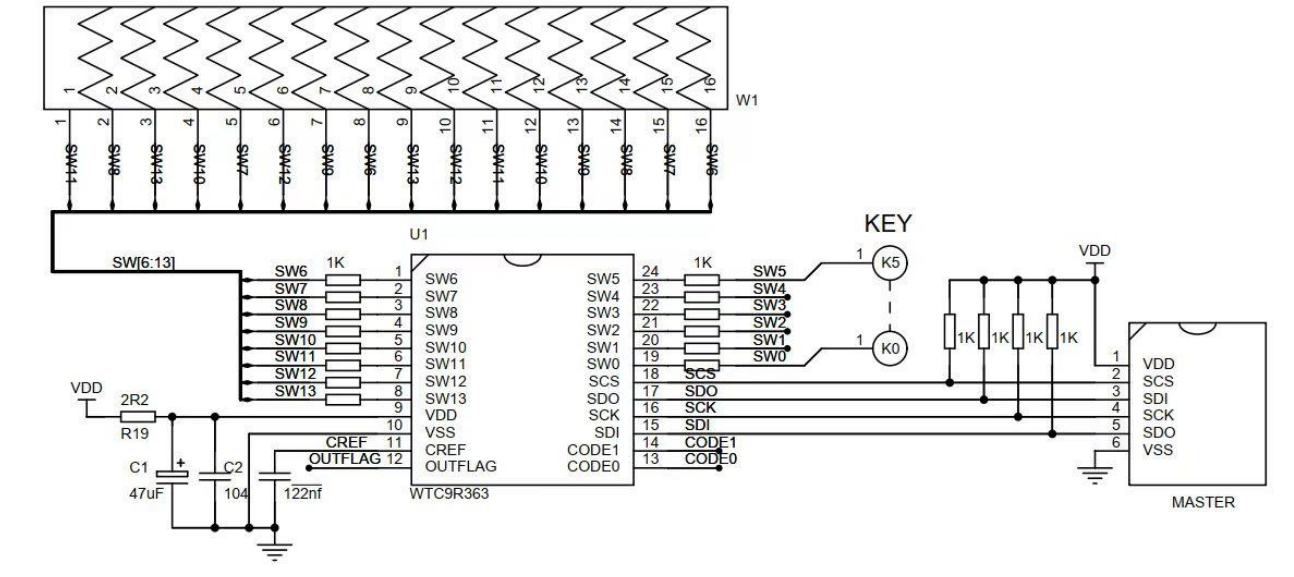

應用更靈活:WTC9R363的按鍵輸出為串行接口,非常容易與單片機配合使用,構成各種觸控系統.

技術參數：

工作電壓:2.4V-5.5V

感應厚度(絕緣介質):0－8mm，不大于 10mm

有效觸摸反映時間:小于 150ms

工作溫度:－40℃－+85℃

儲存溫度:－50℃－+125℃

靜態電流:18uA（3V 電源）

動態電流:1.6mA（3V 電源）

喚醒方式:觸摸感應按鍵喚醒

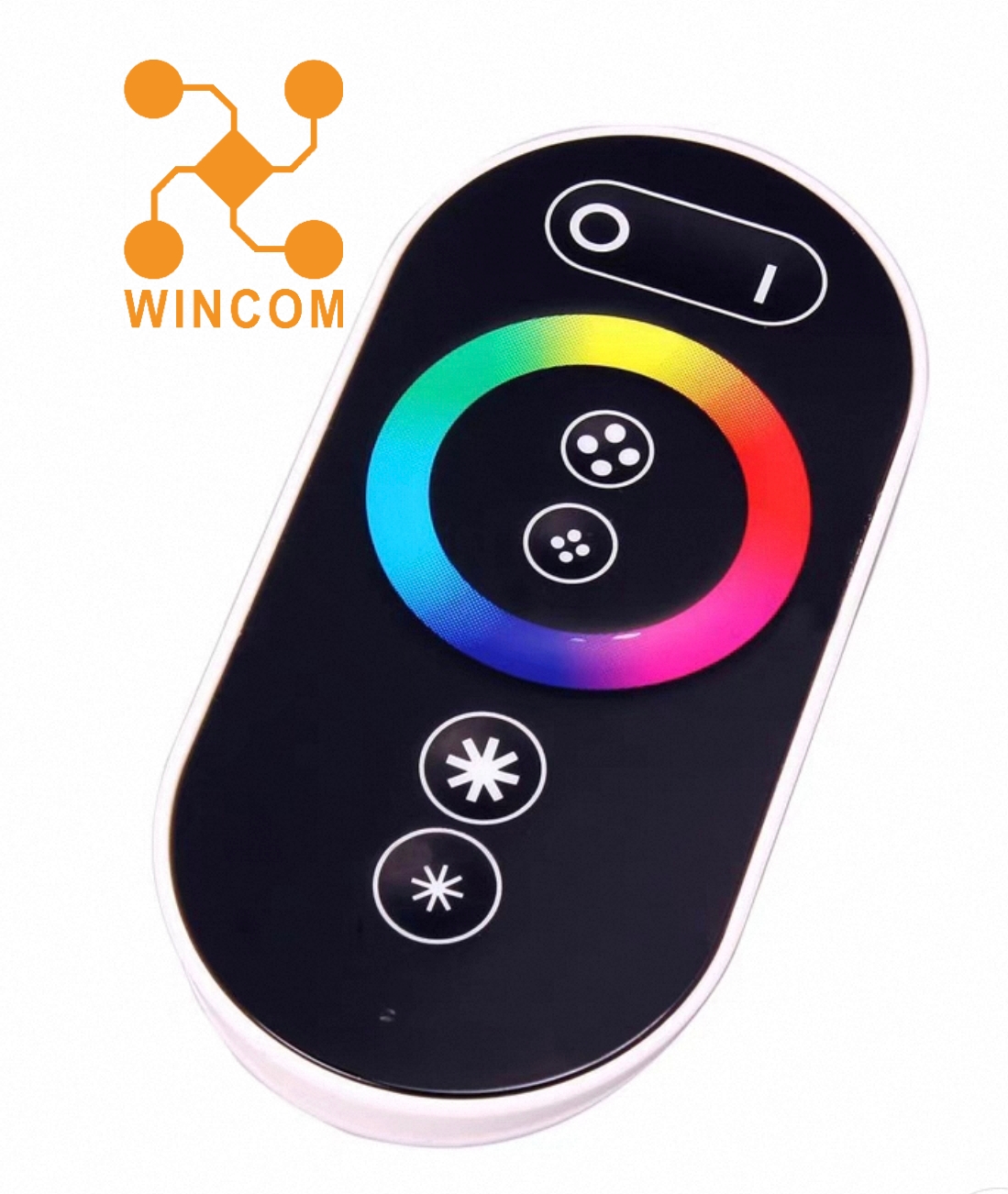

主要應用:電器設備的觸摸感應控制,物理量調節如音響的音量,燈具的亮度,燈飾顏色,家電的功率溫度控制等.
