測量通道數

4通道

測量原理

基于電容數字轉換技術

按鍵數

4鍵

按鍵響應模式

輕觸按鍵模式/自鎖開關模式可選；Single/Multiple反應可選

數據傳輸接口

輸入/輸出一對一高低電平并行輸出

按鍵感應盤大小

不大于3mm×3mm , 不小于30mm×30mm, 根據實際需要和面板厚度而定

按鍵感應盤間距

間距不小于0.5mm,根據實際需要而定

按鍵感應盤形狀

任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料

PCB銅箔、金屬片、平頂圓柱彈簧、導電橡膠、導電油墨, 導電玻璃的ITO層等

對PCB的要求

單面PCB板, 雙面PCB

面板材質

絕緣材料：如有機玻璃、普通玻璃、鋼化玻璃、塑膠、木材、紙張、陶瓷、石材等

面板厚度

0~20mm

按鍵靈敏度調節方式

改變基準電容Csel 的值可對按鍵的靈敏度進行調節。

有效觸摸反應時間

小于100ms

防水性能

對面板灑水，噴水按鍵不發生誤動 ，面板漫水，積水時觸摸按鍵無異常反應

抗射頻干擾性能

能抑制大功率射頻干擾

工作電壓范圍

2.7-5.5V

工作溫度范圍

－40℃－+85℃

儲存溫度范圍

－50℃－+125℃

芯片封裝形式

NSOP16(150MIL)

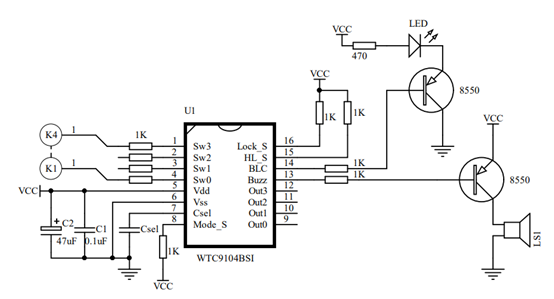

典型應用

各種家用電器、安防設備、通訊設備、工業控制設備、儀器儀表、娛樂設備、醫療設備、體育設備等

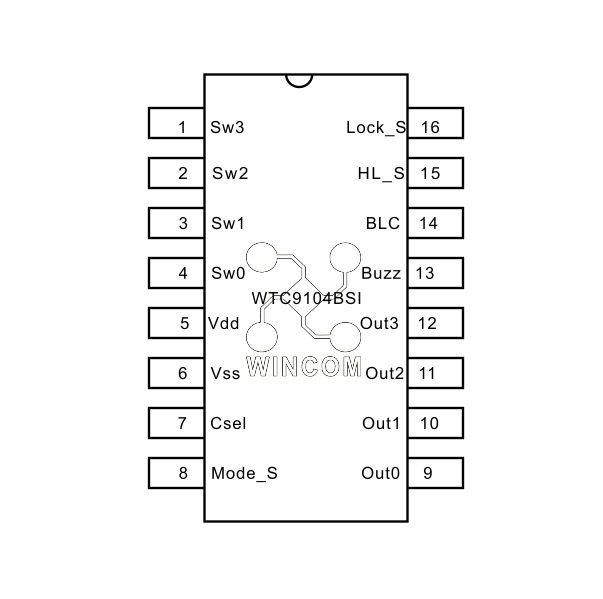

1

SW3

I

Touch Sensor3

2

SW2

I

Touch Sensor2

3

SW1

I

Touch Sensor1

4

SW0

I

Touch Sensor0

5

Vdd

I

Vdd接工作電源

6

Vss

I

接GND

7

Csel

I

接靈敏度參考電容

8

Mode_s

/

模式選擇腳，必須接Vss或接Vdd。接Vdd時IC被設置為單鍵反應模式，接Vss時被設置為多鍵反應模式。此引腳不可懸空，也不可用單片機對其置高或置低，

9

Out0

O

SW0的輸出

10

Out1

O

SW1的輸出

11

Out2

O

SW2的輸出

12

Out3

O

SW3的輸出

13

Buzz

O

蜂鳴器控制引腳

14

BLC

O

背光控制引腳

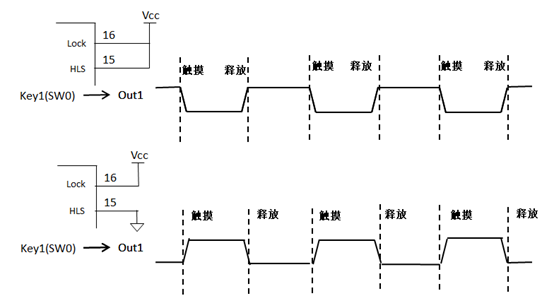

15

HLS

I

初始電平選擇

16

LOCK

I

自鎖模式選擇，懸空時為普通輕觸按鍵模式，接地時為自鎖模式
