WTC8R710是WINCOM萬代推出的10 個按鍵，一個滾輪/滑條觸摸感應IC

WINCOM萬代WTC8R710經過多年技術沉淀并結合市場需求推出的一款多達10個觸摸按鍵+滑條/滾輪方式輸出的觸摸芯片,滑條輸出非常細膩可從0-127全數據輸出,表現絲滑順暢,靈敏度可通過軟件硬件多項調節方式,可支持雙淚條輸出.

WINCOM萬代WTC8R710通過電容傳感器輸入通道來偵測觸摸按鍵/滑條感應盤上電容的變化,通過一系列WINCOM特有的高效算法來識別手指的有效觸摸,用戶可以根據串口信息獲取觸摸有效狀態.

采用特殊的防水設計:觸摸感應盤不僅可以防濺水,漫水,而且可以在完全被水淹沒的情況下正常使用.不同于目前一般的感應按鍵面板,在濺水,漫水情況下容易出現積水后反應遲鈍,或手指按下后出現不準確的誤動的現象.

優良的抗電磁干擾能力:在家電和一般應用場合的產品上應用時,用戶使用單面PCB板即可獲得良好的抗射頻信號干擾的能力.可以輕松對抗包括GSM手機在內的絕大多數射頻干擾源對感應按鍵的干擾,符合EMC9CS)測試要求.

內置硬件觸摸線路自修正電路:目前市場上的同類產品普遍存在著感應靈敏度隨著感應按鍵到IC引腳的連線長度不同而出現很大差異的現象.WINCOM自創的線長修正技術,通過硬件內置電流鏡偏置電路及軟件自適應算法相結合,不僅擁有較大的量程,同時可以自動修正因線路排布引入的差異,用戶不需復雜的調整就能獲得整個感應面板各個按鍵幾乎一致的感應靈敏度.

按鍵數量:10個按鍵,一個滾輪/滑條.

滑條/滾輪數:個編碼器(滑條/滾輪)

滑條/滾輪輸出級數:WTC8R710:128 級別,數據 0~127;WTC8R710B:256 級別,數據 0~255;WTC8R710C:512 級別,數據 0~511.

按鍵反應模式:多鍵反應模式 .

技術機理: 電容數字轉換技術.

鍵感應盤大小:不小于3mmx3mm,不大于30mmx30mm,根據實際需要和面板厚度而定.

按鍵感應盤間距:不小于間距2mm,根據實際需要而定.

按鍵感應盤形狀: 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料:PCB銅箔,金屬片,平頂圓柱彈簧導電橡膠,導電油墨,導電玻璃的ITO層等.

對PCB的要求:單面PCB板,雙面PCB.

面板材質: 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等.

面板厚度:0~20mm

按鍵靈敏度調節方式:改變基準電容CSEL的值可對按鍵的靈敏度進行調節.

有效觸摸反應時間:小于100ms.

防水性能: 對面板撒水,噴水按鍵不發生誤動,面板漫水,積水時觸摸按鍵無異常反應.

抗射頻干擾性能:能夠有效消除GSM手機貼近面板撥打或接聽電話,大功率對講機貼近面板進行對講操作產生的射頻干擾.

工作電壓范圍:2.7v-5.5V

工作溫度范圍:-40C-+85°C

數據傳輸接口: 按鍵和滾輪/滑條通過UART輸出數據.

儲存溫度范國:-50C-+125°C

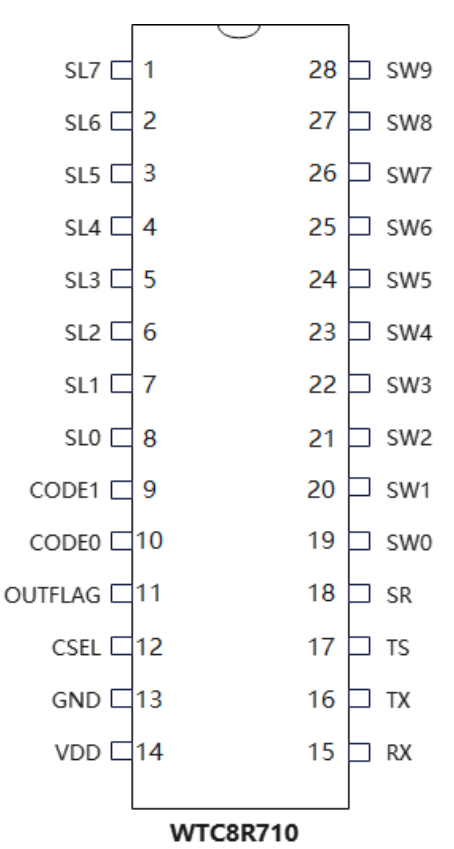

芯片封裝形式:SSOP28A(150MIL)

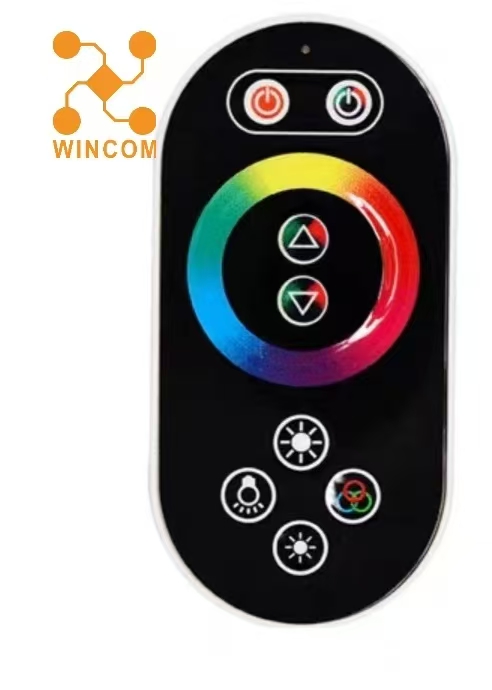

典型應用: 各種觸摸感應遙控器,例如LED調光混色遙控器等需要連續調節物理量的應用場合.

.
