WTC9R500是WINCOM萬代推出的一款1滑條/滾輪電容式觸摸芯片

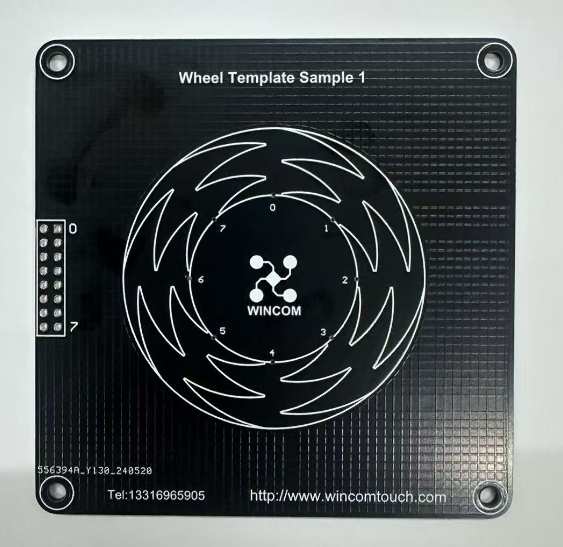

WINCOM萬代的 WTC 系列電容式觸摸感應芯片是為滿足電器產品的觸摸感應控制的需 求而設計的觸控芯片,芯片內部集成了 WINCOM 自有知識產權的多通道電容測量電路,自校準電路和RISC處理器,具有獨特的補償算法以及抗干擾設計.WTC 系列芯片能夠幫助電器設計工程師們高效地實現高穩定,高可靠的觸摸感應控制的設計,為電器廠商提升產品價值.WTC9R500,是為替代機械式輕觸按鍵和機械旋鈕,實現防水防塵,密封隔離,堅固美觀的操作界面而設計的一款觸摸感應 IC.一顆 WTC9R500 可實現1個滾輪(滑條).WTC9R500 沿襲了WTC系列產品的一貫的性能優勢，并且在以下方面做了更新設計：

穩定性更強:更加優化電容測量電路和抗干擾運算,使 WTC9R500 在抗電源波動,抗強電磁干擾,抗冷熱沖擊等影響表現更強.防水性能得到進一步提升,時間在惡劣環境下工作表現更加穩定.

應用更簡單:通過優化設計簡化了周邊,接上工作電源就能工作,周邊元件很少,工程師無需研究觸摸感應的工作原理,無需對觸摸感應本身進行復雜的軟硬件處理,只需讓主控MCU從WTC9R500 的輸出端讀取按鍵信息即可,為工程師節約大量的時間和精力,以便更專注于項目其他關鍵技術的設計和開發.

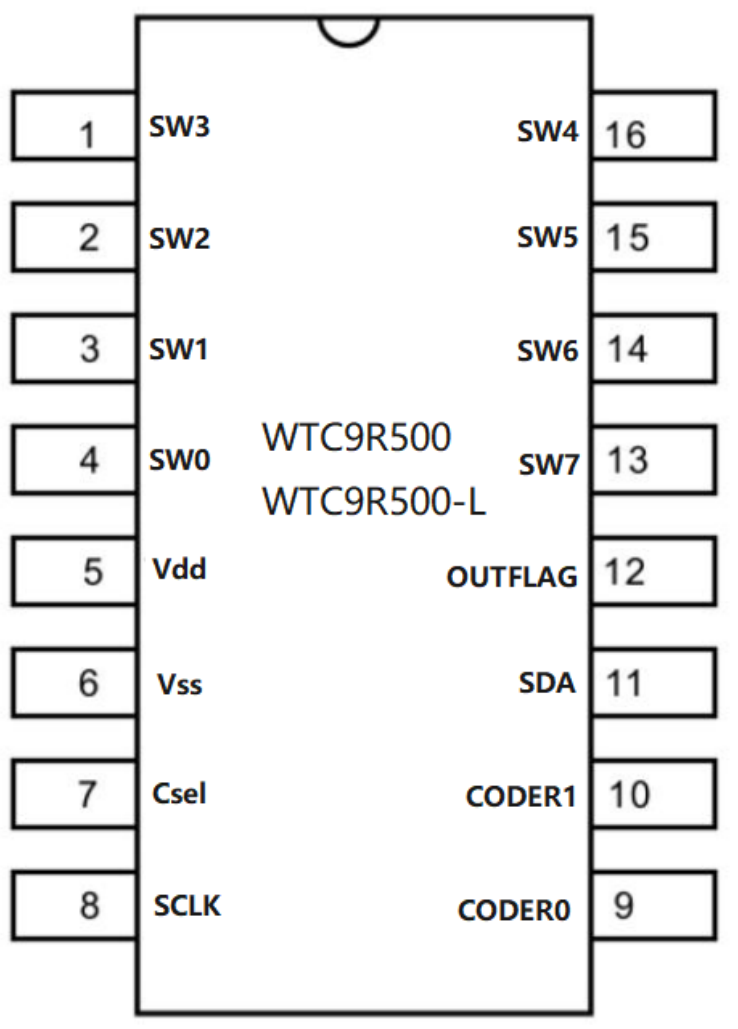

應用更靈活:WTC9R500 的按鍵輸出為串行接口,非常容易與單片機配合使用,構成各種觸控系統.

技術參數：

工作電壓:2.4V-5.5V

感應厚度(絕緣介質):0－8mm，不大于 10mm

有效觸摸反映時間:小于 150ms

工作溫度:－40℃－+85℃

儲存溫度:－50℃－+125℃

靜態電流:18uA（3V 電源）

動態電流:1.6mA（3V 電源）

喚醒方式:觸摸感應按鍵喚醒

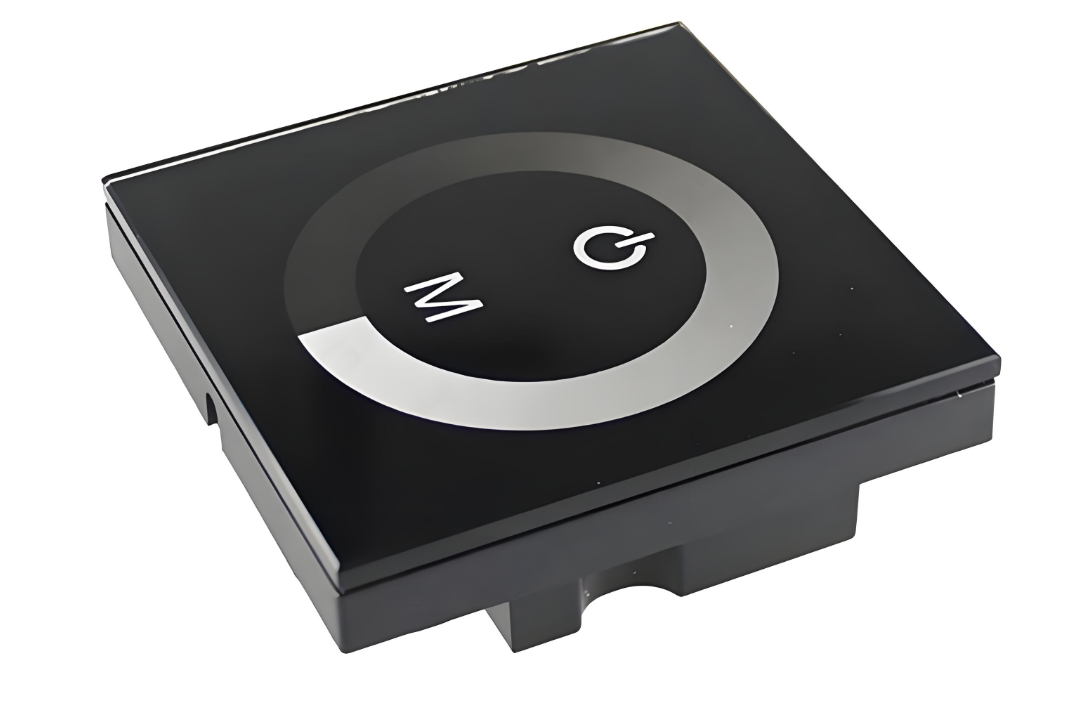

主要應用:電器設備的觸摸感應控制,物理量調節如音響的音量,燈具的亮度,燈飾顏色,家電的功率溫度控制等.
